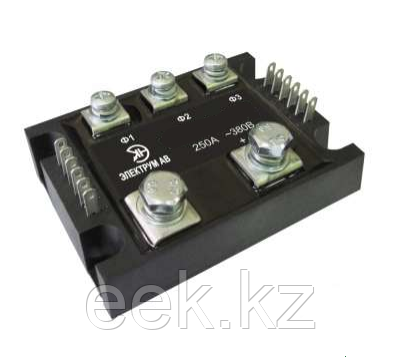

Модуль оптотиристорный - М01-250-12

Обозначение

изделия

Рис.

МО1(А)-25-12

1, 4

МО1(А)-40-12

1, 4

МО1(А)-63-12

1, 4

МО1(А)-80-12

1, 4

МО1(А)-100-12

1, 4

МО1(А)-125-12

1, 4

МО1(А)-160-12

1, 4 или 2, 5

МО1(А)-200-12

3, 5

МО1(А)-250-12

3, 5

Наименовани е изделия

Импульсное напряжение в открытом состоянии, U_ТМ,

В

Постоянный ток в закрытом состоянии

/обратный ток, I_D / I_R,

мА

Падение напряжения на входе управления во включенном состоянии,

UGon, В

(I_Gon=10 мА)

Электрическая прочность изоляции по постоянному току, UISOL,

В

Сопротивление изоляции между силовыми и управляющими выводами, RISOL,

МОм

Сопротивление изоляции между силовыми выводами и радиатором корпуса,

RISOL in-out,

МОм

Тепловое сопротивле ние переход- радиатор корпуса Rthic,

°С/Вт

IOUT,

А

UOUT, В

t, мин

U, В

U, В

не

более

не более

не менее

не более

не менее

не менее

не менее

не более

МО1-25-12

1,65

79

1

±1200

3,0

4,0

4000

1

100

500

10

500

0,8

МО1-40-12

126

0,7

МО1-63-12

198

0,55

МО1-80-12

251

0,45

МО1-100-12

314

0,3

МО1-125-12

393

0,25

МО1-160-12

503

0,22

МО1-200-12

628

0,19

МО1-250-12

785

0,15

Примечание - Значение параметров модулей типа МО1А идентичны значениям параметров соответствующих модулей МО1

Наименован ие изделия

Повторяюще еся импульсное напряжение обратное / в закрытом состоянии,

URRM / UDRM, В

Средний ток

в открытом состоянии с охладител ем

IT(AV), А,

Тc=85 °С

Управляющ ий входной ток, соответству ющий включенном у состоянию,

IGon,

мА

Управляющий импульсный входной ток, соответствую щий включенному состоянию,

IGМon,

мА

Входное напряжение в выключенно м состоянии,

UGoff, В

Ударный ток в открыто м состояни и*,

ITSМ, А

Напряжение коммутации, Uком,

В

Критическ ая скорость нарастания

напряжени я в закрытом состоянии тиристора,

(dud / dt)cr, В/мкс

Критическ ая скорость нарастания тока в открытом состоянии, (di_Т / dt) cr, А/ мкс

Температур а

перехода, T_VJ***,

°С

t, мкс

Q

t, мс

не

более

не

более

не

менее

не

более

не

более

не

менее

не

более

не

более

не

менее

не

более

не

менее

не

более

МО1-25-12

±1200

25

10

25

100

100

10

- 3,5

0,8

200

10

50**

840

1000

150

-40

+125

МО1-40-12

40

560

МО1-63-12

63

720

МО1-80-12

80

960

МО1-100-12

100

1350

МО1-125-12

125

2500

МО1-160-12

160

4000

МО1-200-12

200

5000

МО1-250-12

250

6000

* на тиристор

**10 В – для модулей типа МО1А (значение остальных режимов модулей типа МО1А идентичны значениям режимов соответствующих модулей МО1)

***модули рассчитаны на работу в аппаратуре с применением охладителей, поддерживающих температуру перехода в заданных пределах
