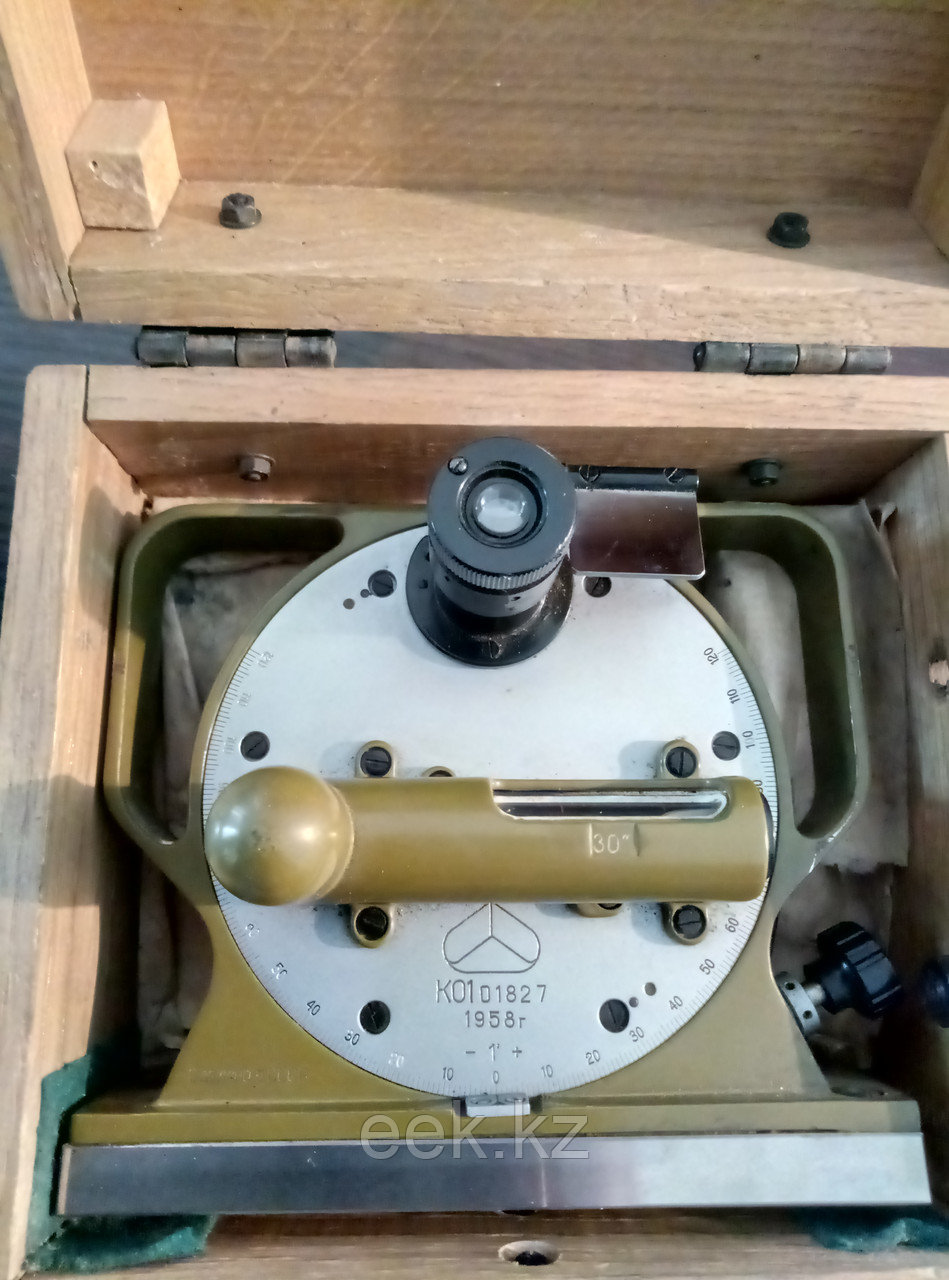

Квадрант КО-1

Квадрант КО-1 предназначен для измерения углов наклона плоских и цилиндрических поверхностей, для их установки под заданным углом к горизонтальной плоскости. Используется в лабораториях и цехах машиностроительных заводов, в строительстве, других отраслях.

Применяется для проверки:

• угловых поверхностей шаблонов;
• углов заточки на крупных режущих инструментах;
• направляющих станков и опорных плит;
• угломерных измерительных приборов.

Особенности :

• удобен в применении, универсален;
• обладает высокой точностью;
• имеет винт с медленным перемещением для точной установки;
• имеет оптическую считывающую систему;
• имеет наружную шкалу для грубой установки;
• позволяет видеть в окуляре одновременно основную и микрометрическую шкалы;
• исключает ошибку эксцентриситета двусторонней системы отсчета.

Технические характеристики:

• Увеличение микроскопа  45Х
• Предел допускаемой погрешности квадранта  ±30"
• Диапазон измерений углов по лимбу  ±120°
• Цена деления шкалы отсчетного устройства  60"
• Цена деления шкалы основного уровня  30"
• Цена деления шкалы поперечного уровня  4'
• Цена деления точного лимба  60'
• Цена деления грубого лимба  1°
• Отклонение от плоскостности основания  ≤0,01 мм
• Длина основания прибора  148 мм
• Диапазон рабочих температур от  –40°C до +50°C
• Габаритные размеры  155д×90ш×160в мм
