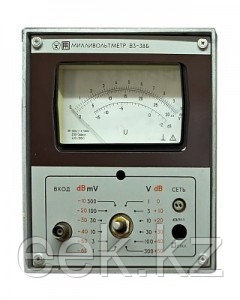

Милливольтметр В3-38Б

Милливольтметр В3-38Б предназначен для измерения среднеквадратического значения переменного напряжения синусоидальной формы и для преобразования среднеквадратического значения переменного напряжения синусоидальной формы в пропорциональное постоянное напряжение.

Шкалы прибора В3-38Б проградуированы в среднеквадратических значениях синусоидального напряжения и децибелах (0 дБ = 0,775 В). Применяется при разработке, контроле и наладке радиотехнической аппаратуры, средств связи, аппаратуры звуковой записи и воспроизведения.

Прибор имеет выходы широкополосного усилителя и преоборазователя для совместной работы с цифровыми приборами и осциллографами для автоматической регистрации результатов измерения.

Технические характеристики

• Диапазон измерения напряжений 100 мкВ - 300 В с поддиапазонами: 1-3-10-30-100-300 мВ, 1-3-10-30-100-300 В
• Диапазон частот 20 Гц - 5 МГц
• Частотная погрешность измерения и преобразования относительно частоты 1 кГц (15 - 20 ^оС)

• Выходное напряжение (при полном отклонении указателя):
  • широкополосного усилителя — (100±20) мВ
  • преобразователя — (1000±25) мВ
• Входной импеданс:
  • 1 - 300 мВ — 4 МОм, 25 пФ
  • 1 - 300 В — 5 МОм, 15 пФ
• Время установления показаний 4 с
